方型逆流式玻璃钢冷却塔，室友机械工业部第四设计研究院在原设计的同类塔测试数据基础上改进设计的。本设计的特点是冷却塔风机配有变扭矩双速电机；当气温较低时，例如晚上，电机开低速，冷却噪声可低3-5dB(A)。此外，选用双速电机节电显著。多台冷却塔配单速电机时，为了节电，当空气湿球温度低时，可停部分电机，但仍比用双速电机（以年计）多耗电40%。

双速电机的控制柜可配套供应，也可只提供控制柜的图纸。控制柜的价款不包括在冷却塔价款以内，









冷却塔代码意义如下：

♦低温降：设计水温降5℃（低噪声的代码前以D表示，超低噪声的以CD表示）。

♦中高温降：水温降10-25℃，代码前以G表示。以冷却塔组成分：

♦无水盘的（代码后以L表示）；

♦浅水盘的（代码后以DP表示）;

♦深水盘的（代码后以GP表示），深水盘的有效存水深度400mm，如要求加大水深，订货时须提出。

 代码中FN表示钢结构方形逆流式。

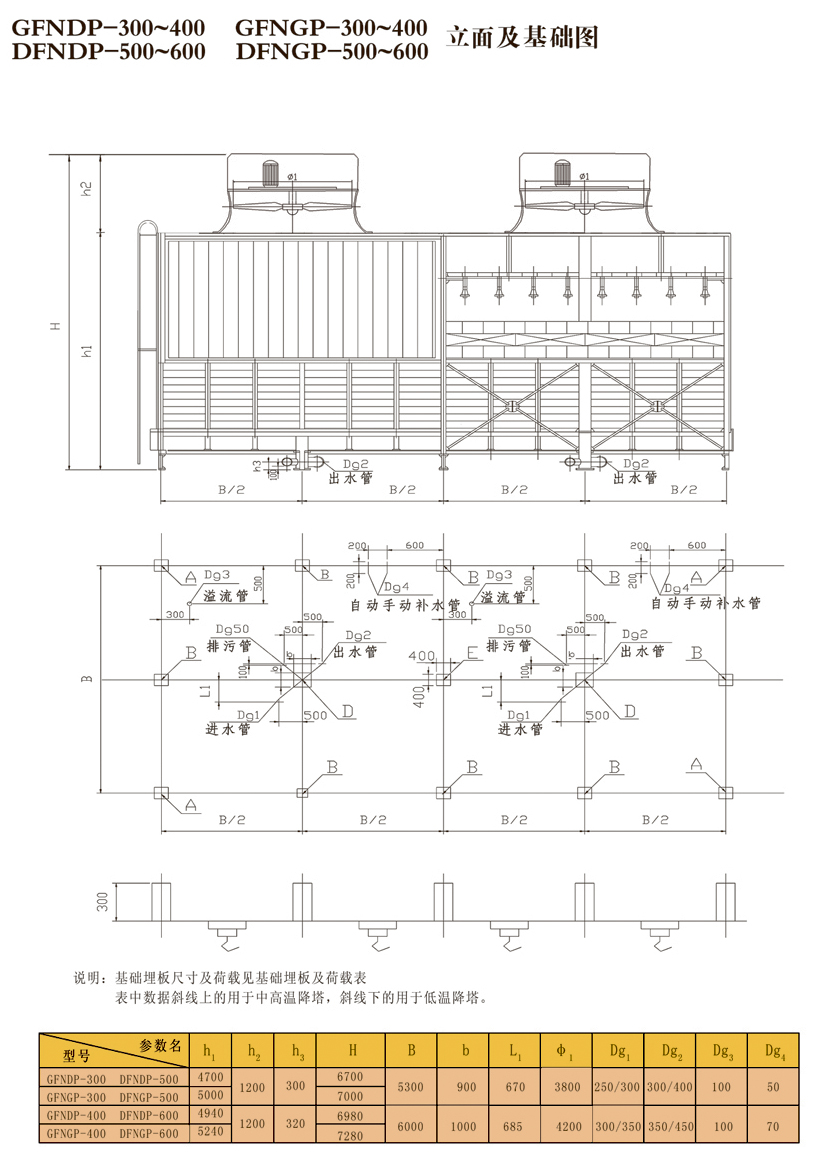

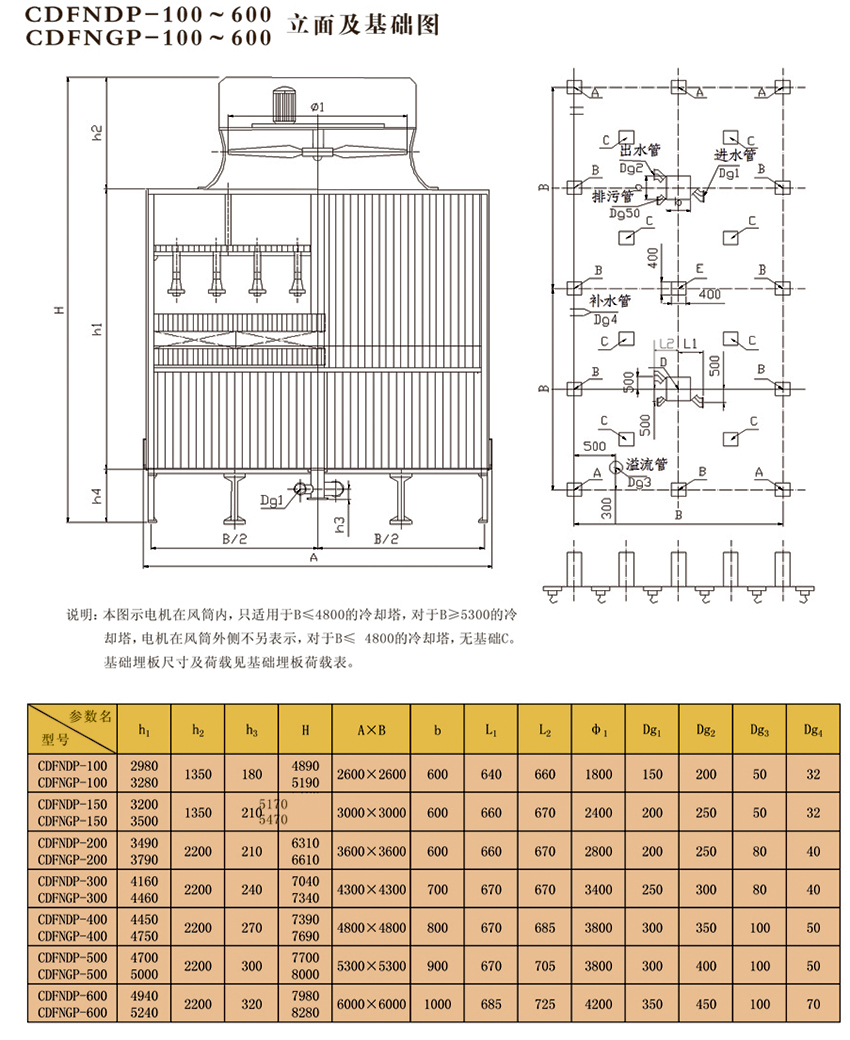

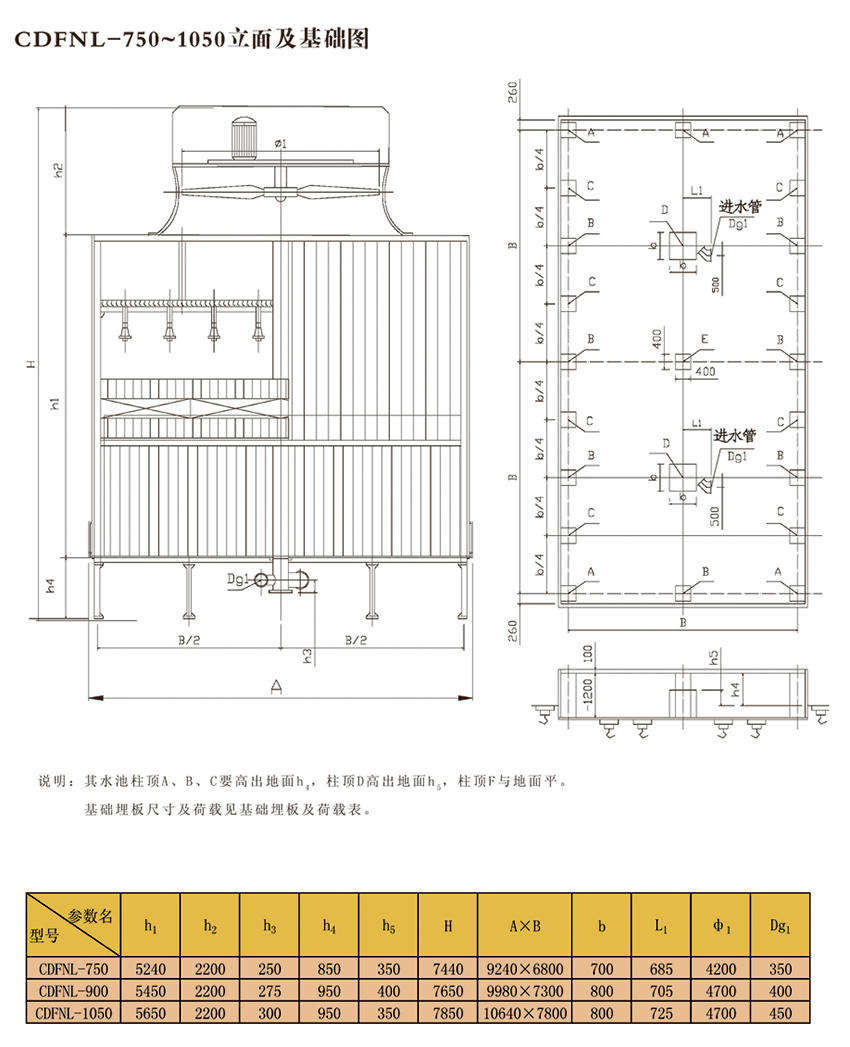

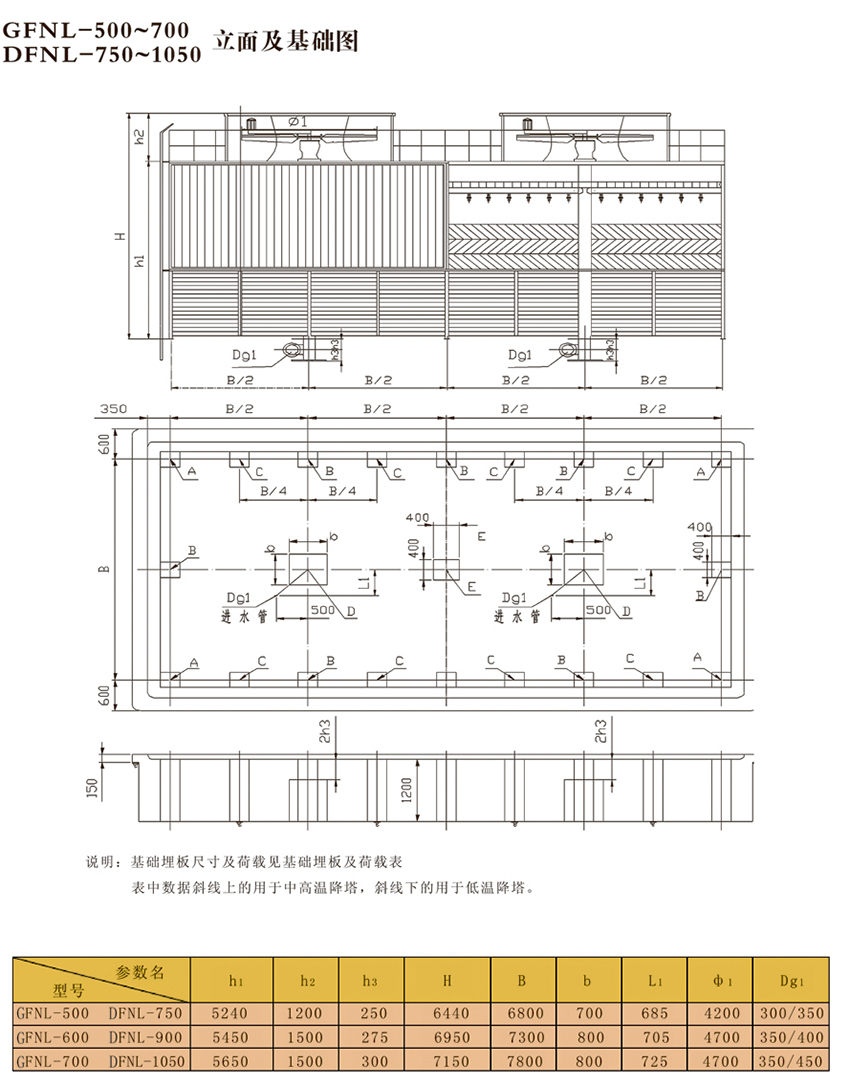

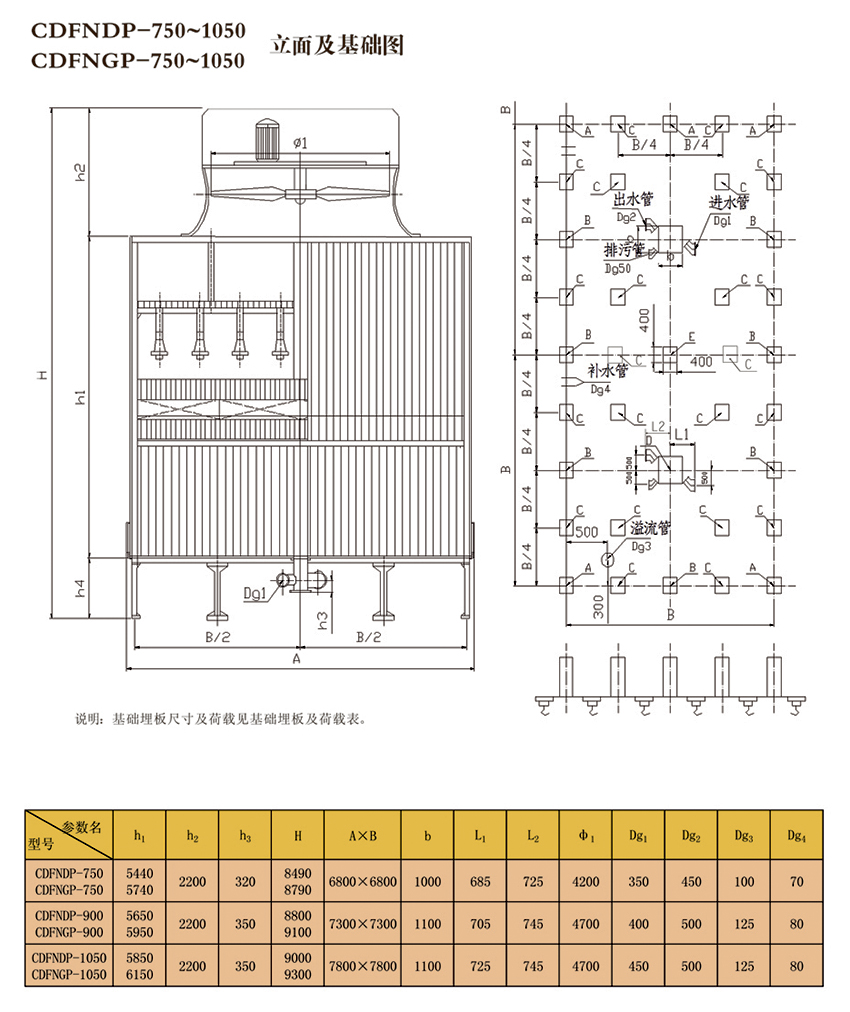

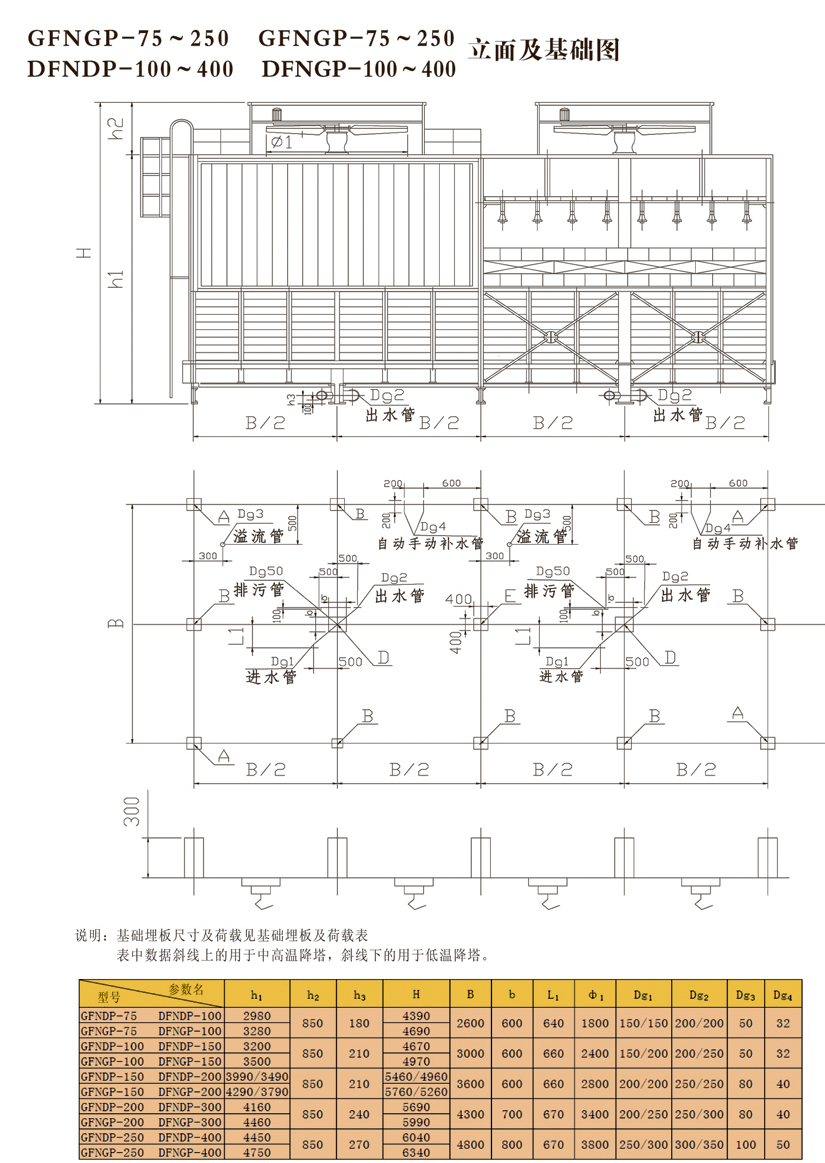

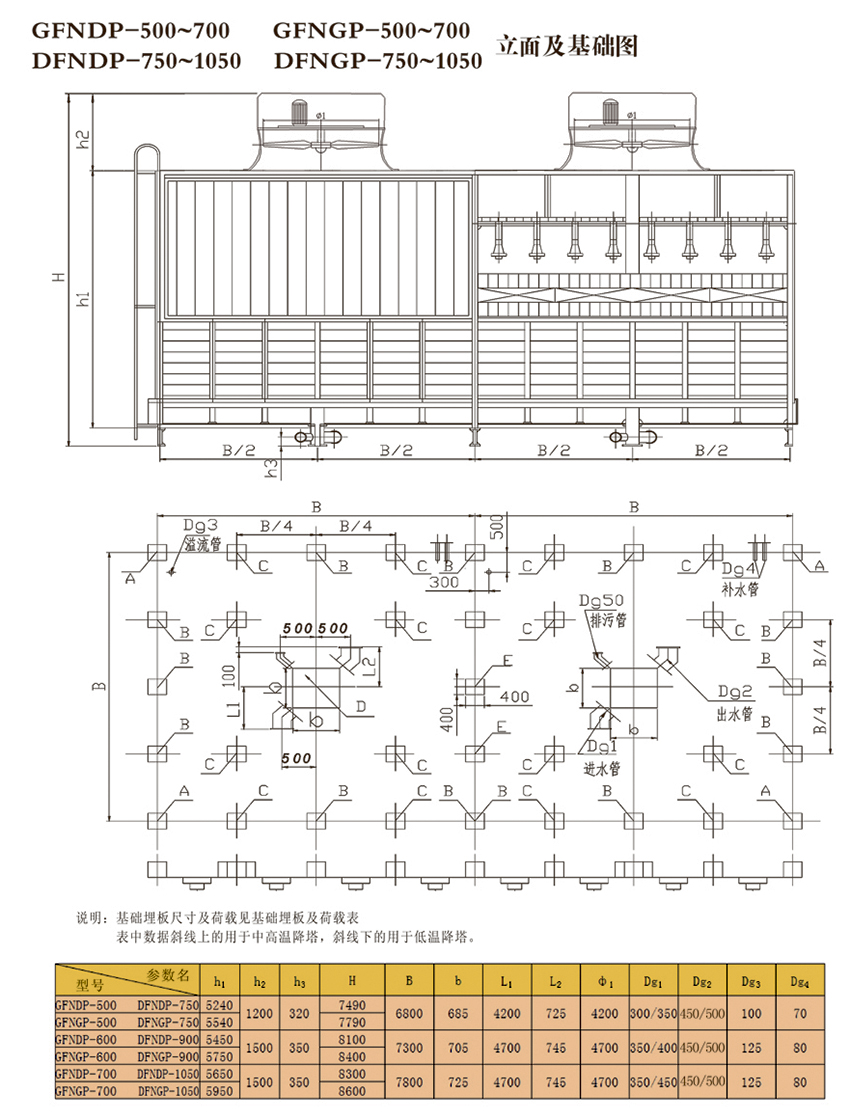

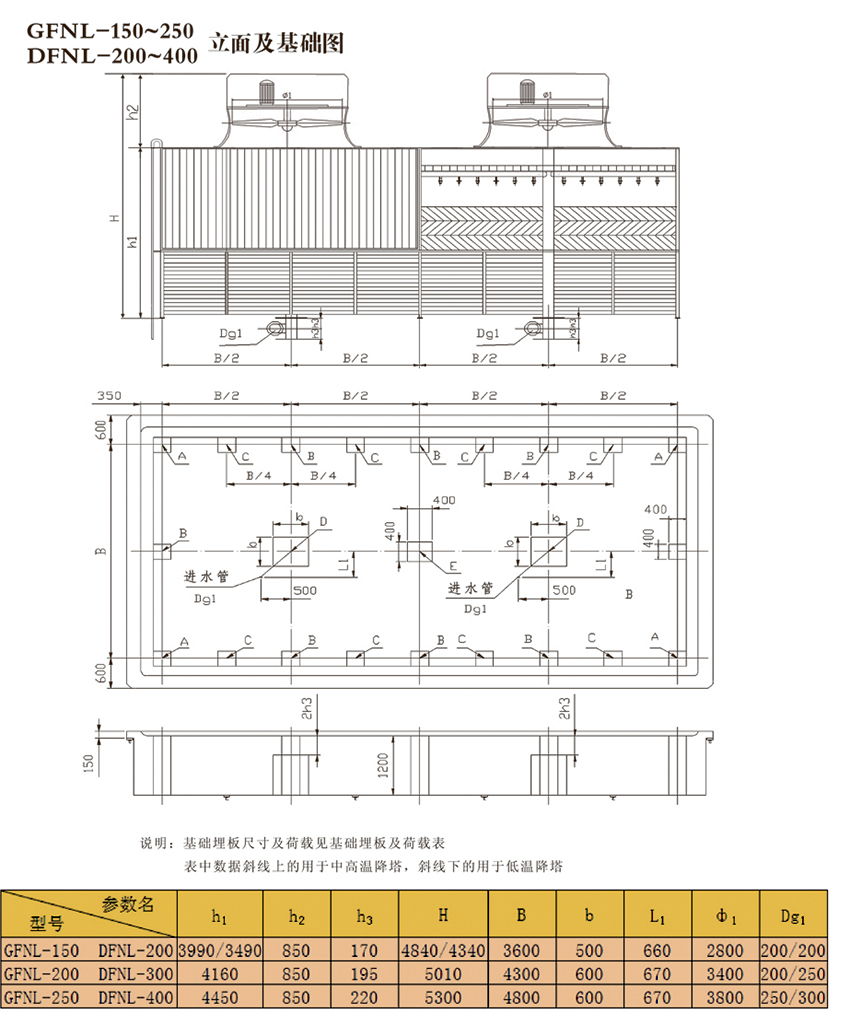

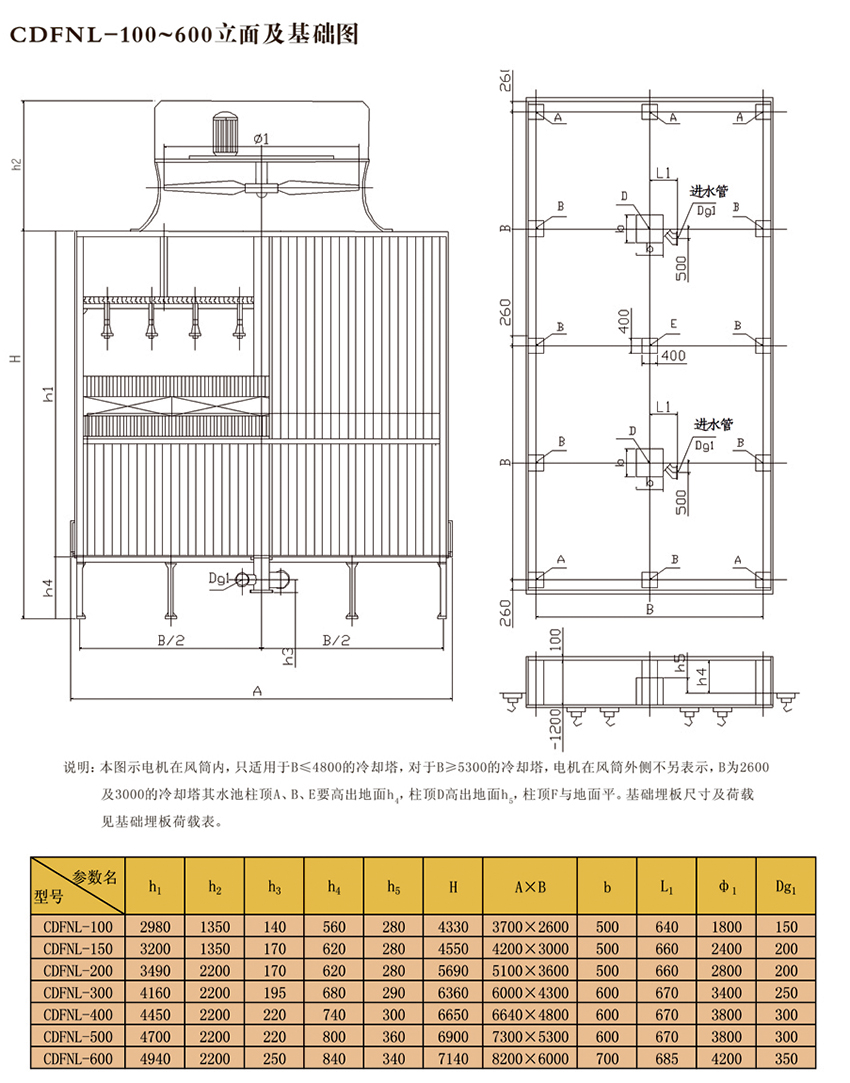

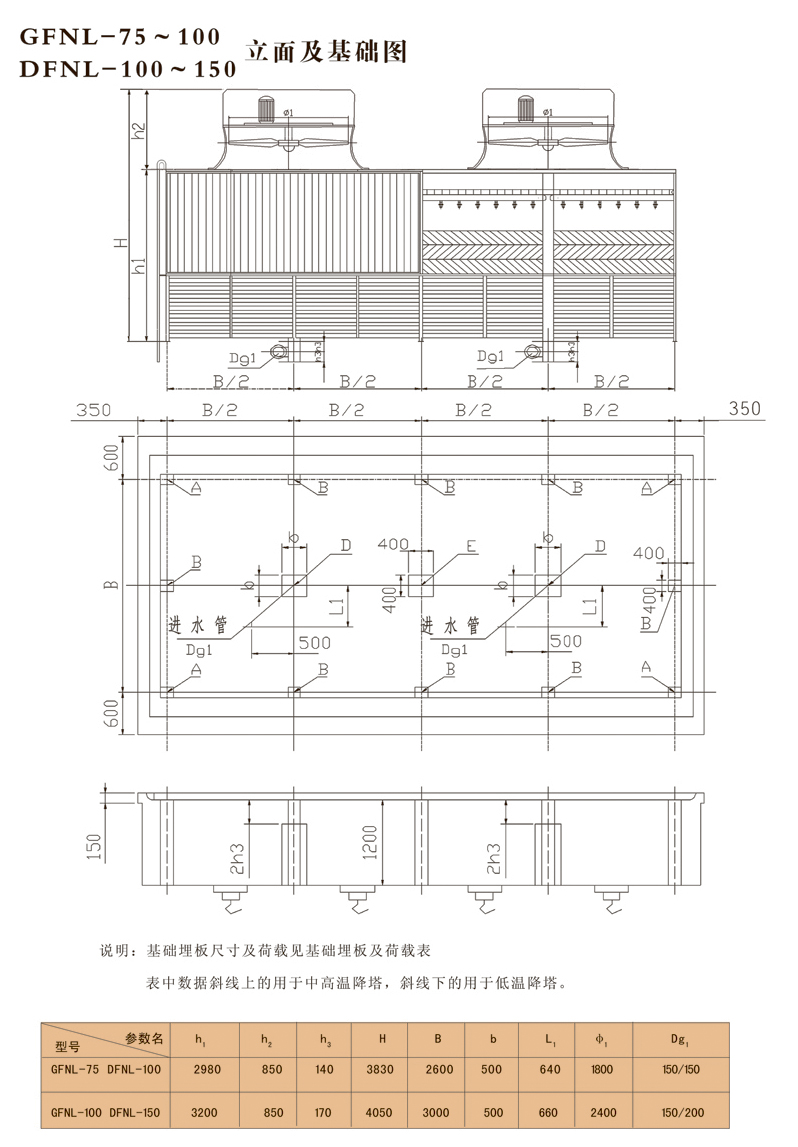

 代码中数字表示冷却塔的规格，即设计工况下单台冷却塔冷却水量，单位为m3/h(立面及基础图所示为

 二台塔，实用可单排多台或双排多台）。

♦选塔时需知冷却水量Q和进塔水温t1,出塔水温t2,空气是球温度τ，根据说明的热力性能曲线确定塔的

 规格。

♦冷却塔的材料可耐-50℃低温，但对于冷平均气温低于-10℃的地区，订货时应说明以便采取防结冰措

 施。

♦循环水的浑浊度不大于50mg/L，短期不大于100mg/L。不宜含有油污和机械性杂质，必要时采取灭藻

 及水质稳定措施。

♦冷却塔的基础所承荷载见“基础埋板及荷载表”。

♦冷却塔的进出水管方向可按90º、180º、270º旋转。

♦布水系统是按名义水量设计的，如实际水量与名义水量相差±15%以上，订货时应说明。

♦冷却塔进水温度不超过60℃，如超过60℃应说明。

♦风机叶片安装角度可调，但要保证角度一致。且不要超过电机的额定电流。

♦风机可短时倒转以消冰。

♦如冷却塔须安装“自动给水管”“急速给水管”“排污管”“溢流管”，订货时须特别提出，报价不包括此部分价格。

♦冷却塔零部件在存放运输过程中，其上不得压重物、暴晒，注意防火。

♦冷却塔如需阻燃要求，订货时应提出。
